H1

試験室A

コンテンツ

試験室Aでは、大型蓄圧器のサイクル試験、破裂・耐圧試験を行います。300L級水素スタンド用蓄圧器等のサイクル試験に対応可能です。また、サイクル試験中に圧力と同期させた動ひずみ計によるひずみの計測(40チャンネル、サンプリング速度:1kHz)が可能です。

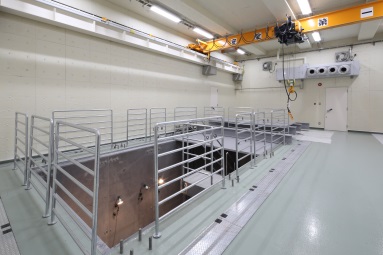

試験室A
試験室A

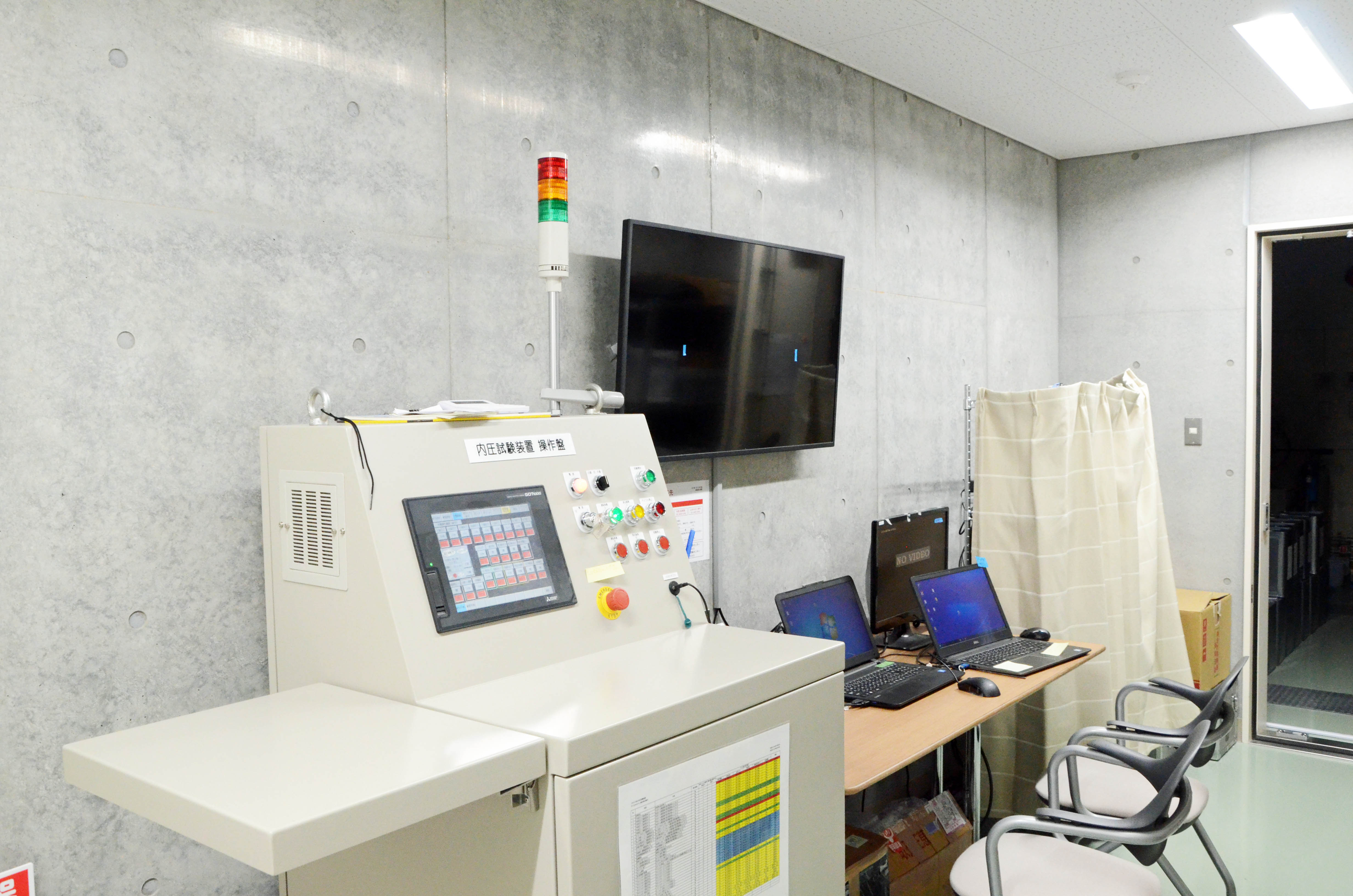

計測室A
計測室A

試験室Aの仕様は以下の通りで、床上操作式クレーンを用いて4tトラック(平ボディ)からの供試体の搬入出が可能です。

試験室A面積 104.97 m2
ピットサイズ 幅 :3.0 m
長さ:6.0 m
深さ:3.0 m
クレーン容量 5.0 t
搬入口 幅 :3.0 m
高さ:3.2 m
搬入出可能な4tトラック(平ボディ)サイズ 全長 :9,160 mm
全幅 :2,460 mm
全高 :2,415 mm

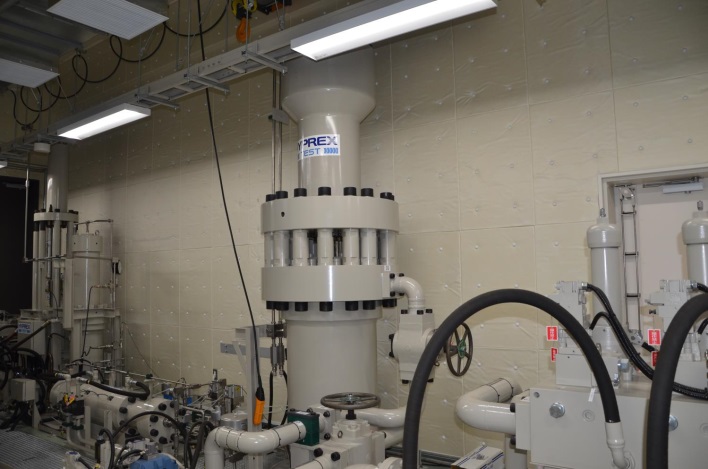

140MPa増圧機
140MPa増圧機

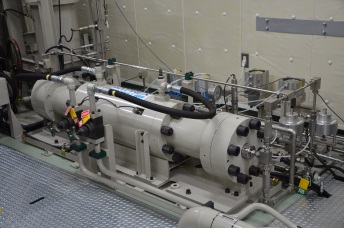

300MPa増圧機
300MPa増圧機

水圧式内圧試験装置(山本水圧工業所製)
サイクル試験装置
(140MPa増圧機)
最大圧力:140MPa
最大容量:300L
耐圧試験装置
(300MPa増圧機)
最大圧力:300MPa
最大容量:300L
試験装置名 圧力媒体の種類 圧力波形 吐出能力 ※理論値を示す
サイクル試験装置
(140MPa増圧機)
イオン交換水
50%エチレン
グリコール溶液
など
サイン波
矩形波
三角波
例1)試験圧力0~140MPa@300L供試体
…約36.5秒/サイクル
例2)試験圧力0~90MPa@200L供試体
…約16.5秒/サイクル
耐圧試験装置
(300MPa増圧機)
イオン交換水 到達圧力、
昇圧速度、
保持時間を
任意に設定可能
例1)供試体容量100Lの場合
…最大1.9MPa/秒
例2)供試体容量300Lの場合
…最大0.64MPa/秒
